BÖLÜM 03

Sac Büküm Kuralları .

Parçalarınızın doğru ve verimli şekilde üretilmesi için tasarımlarınızın büküm kılavuzlarımıza uygun olduğundan emin olun. Tasarım ne kadar doğruysa, sonuç da o kadar iyi olur.

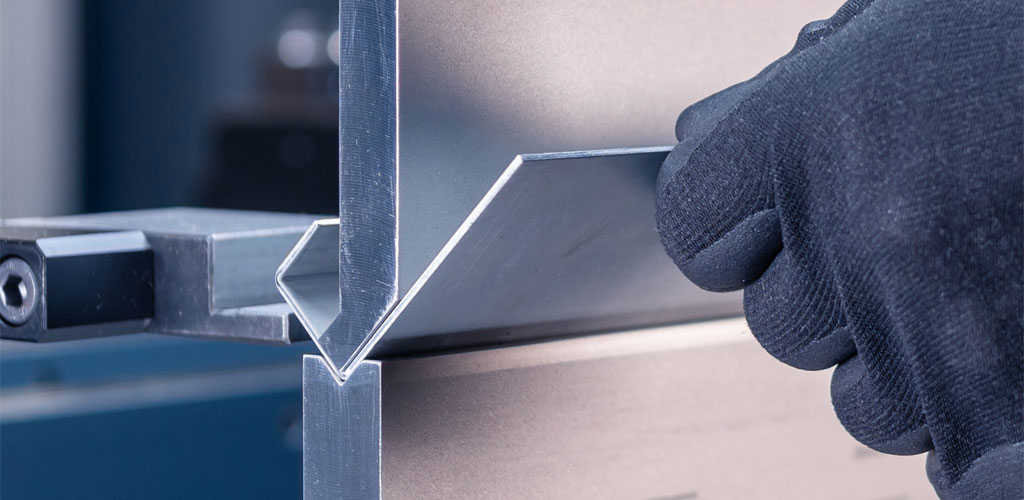

CNC abkant pres büküm hizmetimiz için parça tasarlarken minimum flanş boyu, iç yarıçap ve büküm toleransı gibi kritik parametreleri göz önünde bulundurmanız gerekir.

Parametre	Değer	Açıklama
Çizim Formatı	STEP PDF	Parçanın STEP modelini ve büküm yönleri, açıları ve ölçülerinin görüldüğü büküm resmini (PDF) gönderin.
Büküm Açı Toleransı	±1°	Standart abkant büküm açı toleransı
Büküm Uzunluk Toleransı	±0.5 mm	Tek büküm için geçerlidir. Üst üste yapılan bükümlerde her bükümün toleransı toplanır ve bu değer artabilir.
Büküm Uzunluğu	maks. 1500 mm	Tek bükümde maksimum çizgi uzunluğu
Açı Aralığı	60° - 180°	İşlenebilir büküm açısı aralığı
Minimum Flanş Boyu	≈ 0.71 × V	Dıştan ölçülür, 90° büküm için. V = kalıbın kanal genişliği; örn. V12 kalıpta en az 9 mm. Kalınlığa göre değerler aşağıdaki tabloda.
İç Yarıçap	Kalıba göre	İç yarıçapı kullanılan V kanalı belirler; ölçülmüş değerler aşağıdaki tabloda.
Delik - Büküm Mesafesi	3 × t + R	Deliğin kenarından karşı flanşın iç yüzeyine en az bu kadar mesafe bırakın.
Ton Kapasitesi	60 ton	Maksimum büküm kuvveti

t = sac kalınlığı, V = kalıp kanal genişliği, R = iç büküm yarıçapı (mm).

Flanş, dıştan ölçüldüğünde kalıp kanal genişliğinin en az 0.71 katı olmalıdır. Daha kısa flanş büküm sırasında kalıp omzundan kayar.

V kalıpta 90° büküm: dıştan ölçülen flanş boyu en az 0.71 × V

İç büküm yarıçapını kalıp belirler: aynı sac, farklı V kanalında farklı yarıçap verir. Tablodaki değerler kendi kalıplarımızda ölçülmüştür.

Dar ve geniş V kalıpta oluşan iç büküm yarıçapı

Büküm çizgisine yakın delik veya kesimler bükümde şekil bozar. Deliğin kenarı, karşı flanşın iç yüzeyinden en az 3×t + R uzakta olmalıdır.

Delik kenarı ile flanşın iç yüzeyi arasındaki en az mesafe: 3 × t + R

⚠️

Dikkat: Çok aşamalı bükümde her adımın önceki adımla çakışmadığından emin olun. Kalıp çarpışmasını önlemek için büküm sırası kritiktir. Karmaşık parçalar için bizimle önceden görüşmenizi öneririz.

Kalıp ve Büküm Verileri .

Aşağıdaki tablo, atölyemizdeki abkant kalıplarıyla elde edilen büküm değerlerini gösterir. Tasarımınızda K-faktörü, iç yarıçap ve minimum flanş boyu için bu tabloyu referans alabilirsiniz.

Malzeme	Kalınlık (t)	V kanalı	Bıçak	İç yarıçap (R)	K-faktörü	Min. flanş (dıştan)	Min. delik mesafesi	Büküm düşümü (90°)
Siyah sac	1.5 mm	V12	60/135	1.5 mm	0.32	9 mm	6 mm	2.9 mm
Siyah sac	2 mm	V12	60/135	1.5 mm	0.33	9 mm	7.5 mm	3.6 mm
Siyah sac	2 mm	V16	75/97	2 mm	0.40	11.5 mm	8 mm	3.6 mm
Siyah sac	3 mm	V12	60/135	0.8 mm	0.34	9 mm	9.8 mm	4.7 mm
Siyah sac	3 mm	V16	60/135	2 mm	0.35	11.5 mm	11 mm	5.2 mm
Siyah sac	3 mm	V22	60/135	3 mm	0.38	16 mm	12 mm	5.5 mm
Siyah sac	3 mm	V16	75/97	2 mm	0.38	11.5 mm	11 mm	5.1 mm
Siyah sac	3 mm	V22	75/97	3 mm	0.39	16 mm	12 mm	5.4 mm
Siyah sac	4 mm	V35	75/97	4 mm	0.31	25 mm	16 mm	7.8 mm
Siyah sac	5 mm	V35	75/97	4 mm	0.34	25 mm	19 mm	9 mm
Siyah sac	5 mm	V50	75/97	6.5 mm	0.35	35.5 mm	21.5 mm	10 mm
Siyah sac	6 mm	V50	75/97	6.5 mm	0.40	35.5 mm	24.5 mm	11 mm
DKP	1 mm	V12	60/135	1.5 mm	0.33	9 mm	4.5 mm	2.1 mm
DKP	1.5 mm	V12	60/135	1.5 mm	0.38	9 mm	6 mm	2.7 mm
DKP	2 mm	V12	60/135	1.5 mm	0.34	9 mm	7.5 mm	3.6 mm
DKP	2 mm	V16	75/97	2 mm	0.38	11.5 mm	8 mm	3.7 mm
Galvanizli	1.5 mm	V12	60/135	1.5 mm	0.38	9 mm	6 mm	2.7 mm
Galvanizli	2 mm	V12	60/135	1.5 mm	0.42	9 mm	7.5 mm	3.3 mm
Galvanizli	2 mm	V16	75/97	2 mm	0.44	11.5 mm	8 mm	3.5 mm
Galvanizli	3 mm	V12	60/135	1.5 mm	0.36	9 mm	10.5 mm	4.9 mm
Galvanizli	3 mm	V16	75/97	2 mm	0.40	11.5 mm	11 mm	5 mm
Galvanizli	3 mm	V22	75/97	2 mm	0.36	16 mm	11 mm	5.2 mm
Alüminyum	1.5 mm	V12	60/135	0.8 mm	0.40	9 mm	5.3 mm	2.4 mm
Alüminyum	2 mm	V12	60/135	1.2 mm	0.26	9 mm	7.2 mm	3.7 mm
Alüminyum	2 mm	V16	75/97	2 mm	0.41	11.5 mm	8 mm	3.6 mm
Alüminyum	3 mm	V12	60/135	1.5 mm	0.43	9 mm	10.5 mm	4.6 mm
Alüminyum	3 mm	V16	60/135	1.5 mm	0.41	11.5 mm	10.5 mm	4.7 mm
Alüminyum	3 mm	V22	60/135	1.5 mm	0.41	16 mm	10.5 mm	4.7 mm
Alüminyum	4 mm	V35	60/135	4 mm	0.37	25 mm	16 mm	7.4 mm
Alüminyum	5 mm	V35	75/97	5 mm	0.45	25 mm	20 mm	8.6 mm
Alüminyum	5 mm	V50	75/97	5 mm	0.38	35.5 mm	20 mm	9.2 mm
Alüminyum	6 mm	V50	75/97	5 mm	0.38	35.5 mm	23 mm	10.6 mm
Paslanmaz	1 mm	V12	60/135	2 mm	0.27	9 mm	5 mm	2.4 mm
Paslanmaz	1.5 mm	V12	60/135	1.5 mm	0.36	9 mm	6 mm	2.8 mm
Paslanmaz	2 mm	V22	75/97	2.5 mm	0.37	16 mm	8.5 mm	3.9 mm
Paslanmaz	3 mm	V22	75/97	3 mm	0.35	16 mm	12 mm	5.6 mm

Min. flanş: 90° bükümde dış köşeden kenara ölçülen en kısa boy, 0.71 × V. Daha dar açılarda flanş daha uzun olmalıdır. Min. delik mesafesi: deliğin kenarından karşı flanşın iç yüzeyine, 3 × t + R. Büküm düşümü (BD): 90° bükümde açılım boyu = dış ölçü 1 + dış ölçü 2 − BD.
